一级压力

一级压缩空气的压力（3～12.5bar）*

一级油温

一级冷却液的温度（65～100℃）*

二级进气温度

一级排出压缩空气经冷却后温度（1～20℃）*

二级压力

二级压缩空气的压力（15～42bar）*

二级油温

二级冷却液的温度（65～100℃）*

总运行时间

系统运转总时间的累计

剩余保养时间

提醒到下次保养还有多久时间

启动延时

再次启动的倒计时（保护系统：不带载启动）

当前时间

显示当前的日期和时间

启动按钮

空压机启动（再次启动需延时160S）

停止按钮

空压机停机

复位按键

故障解除复位

扩展菜单按钮

打开下功能菜单的按钮

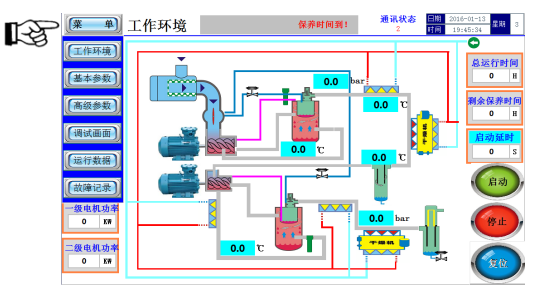

工作环境

主界面，动态显示和监控运行状态

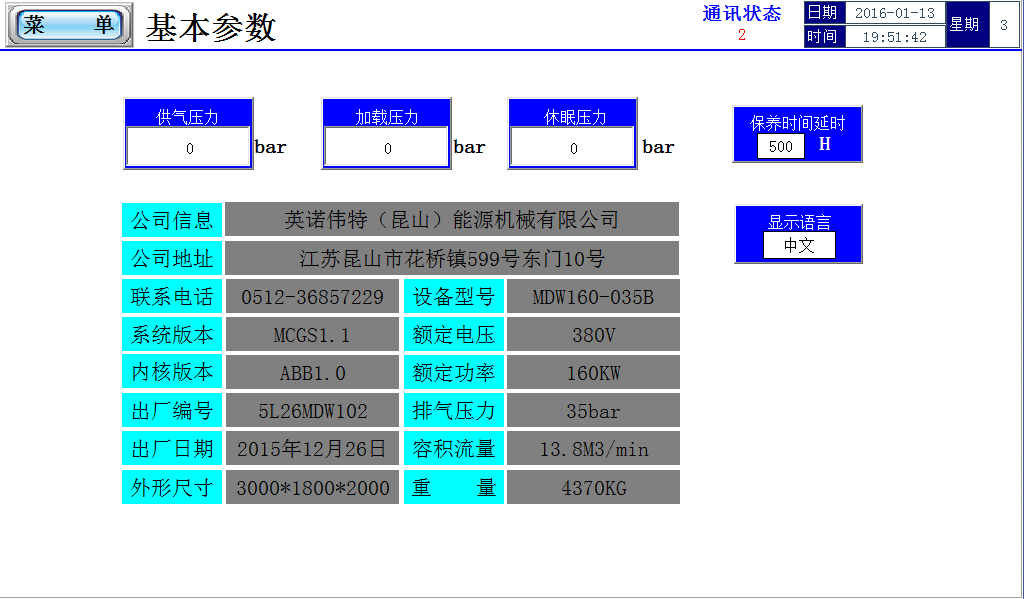

基本参数

设置需要供气压力，显示运行参数 *

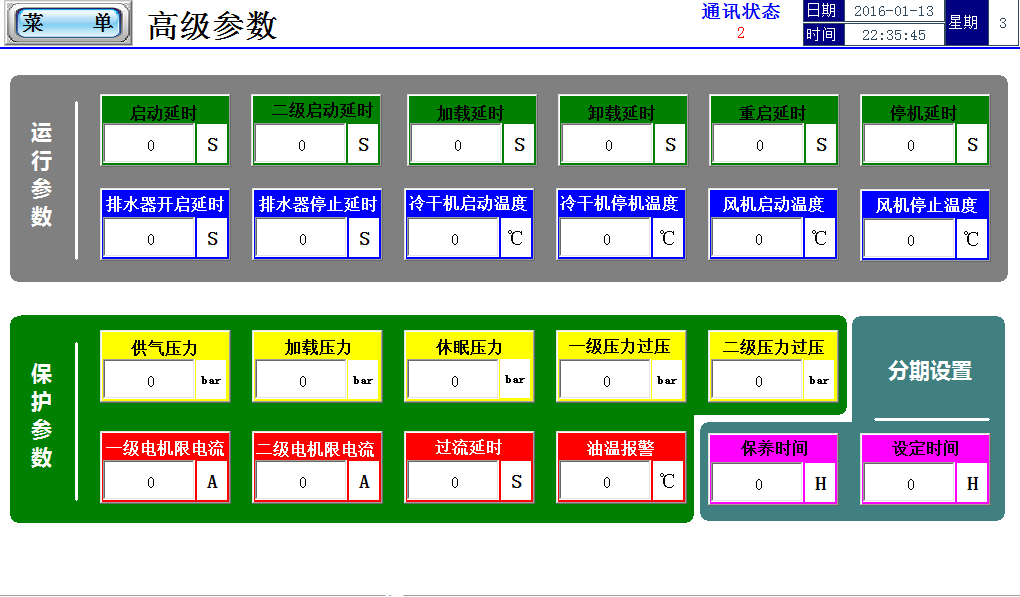

高级参数

设置保护参数，调试功能  **

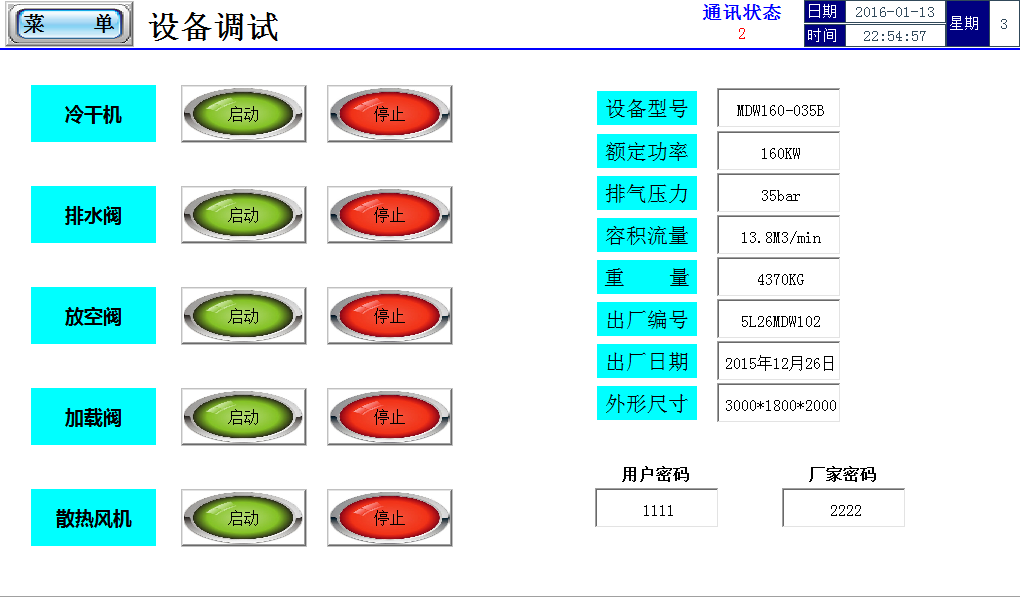

调试画面

调试空压机各部件动作及填写空压机参数信息 **

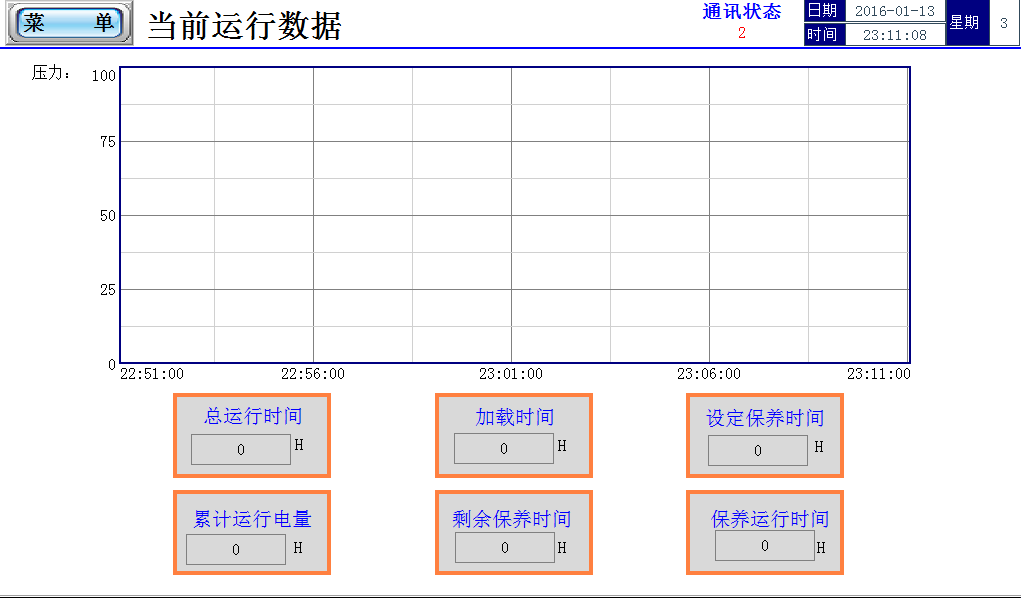

运行数据

动态观察空压机历史运行数据

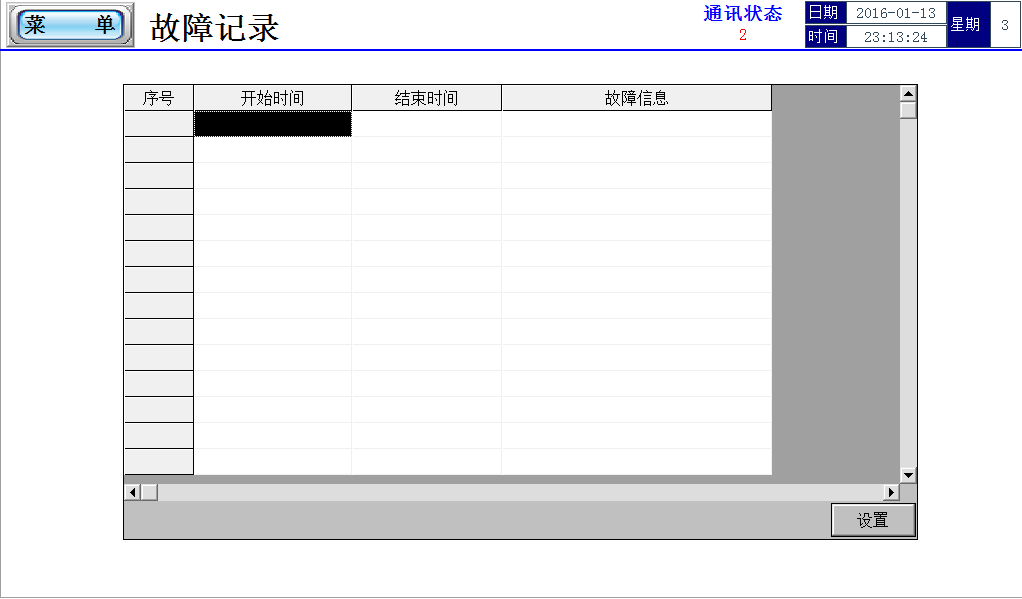

故障记录

记录历史故障信息

供气压力

PID”控制压力，用户设备所需的较佳排气压力点，变频器会根据不同的排气量自动调整转速，来维持这个压力值保持不变

加载压力

设备所需的较低排气压力点，也就是再次启动的压力设定值，在低于此压力时空压机进入加载状态

休眠压力

设备所需的较高排气压力点，到达此压力空压机就自动停止工作，达到节能效果

保养延时时间

当快到达保养时间时，设置的时间缓冲，不致于机器突然停止工作

启动延时

启动空压机时，电机启动的延时秒数

二级启动延时

一级电机先启动，二级随后启动的延时秒数

加载延时

启动空压机时，加载阀打开气缸的延时秒数

卸载延时

按停止键后电机停转的延时秒数

重启延时

再次启动空压机的延时秒数

停机延时

按停止键后放空阀放空的延时秒数

排水器开启延时

电子排水器从关闭到开启的持续秒数

排水器停止延时

电子排水器从开启到关闭的持续秒数

冷干机启动温度

冷干机需自动启动时的回气温度

冷干机停止温度

冷干机需自动停止时的回气温度

风机启动温度

冷却风机需自动启动时的油温

风机停止温度

冷却风机需自动停止时的油温

供气压力

设定供气压力的上限

加载压力

设定加载压力的上限

休眠压力

设定加载压力的上限

一级压力过压

一级极限压力的保护

二级压力过压

二级极限压力的保护

一级电机限电流

限制一级电机的电流保护

二级电机限电流

限制二级电机的电流保护

过流延时

防止瞬间大电流的延时限流秒数

油温报警

极限油温的保护

保养时间设定

一个保养周期设定的小时数

设定时间

保养后必须清零，重新为下一保养周期计时
